一款带漏电保；；；；；；さ难邮辈遄缏

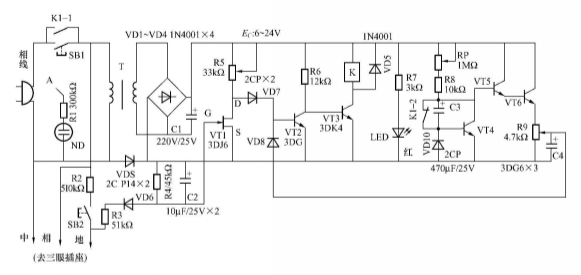

带漏电保；；；；；；さ难邮dc电源插痤（电路如下图所示）主要由漏电检测和可调式长延时电路组成，，，，，，，按下SB1，，，，，，，无漏电现象，，，，，，，VT1处于零偏置而饱和导通，，，，，，，VT2截止，，，，，，，VT3导通，，，，，，，继电器K吸合，，，，，，，其动合触点K1-1闭合并自锁而供电，，，，，，，动断触点K1-2断开，，，，，，，并使C3放电完毕，，，，，，，提高延时精度 。。。。。。。
在dc电源插座延时电路中，，，，，，，充电电容Cx是由C3、VDI0、 VT4组成的电容容量倍增器，，，，，，，可等效成很大的电容；；；；；；；VT4采用不同β值的晶体三极管，，，，，，，则可组成长延时时间 。。。。。。。调节R9可改变dc电源插座延时电路的时间常数，，，，，，，一般取RC充电曲线近直线段[ (0.6~1.5) T]均可，，，，，，，随着时间推进，，，，，，，VT2逐步导通，，，，，，，VT3截止，，，，，，，继电器K释放而断电 。。。。。。。
当使用dc电源插座的电器有漏电现象时，，，，，，，由R3、R4、VD5、VD6等组成的漏电检测电路、提供VT1的夹断电压，，，，，，，可以使UD电位上升，，，，，，，VT2饱和导通，，，，，，，VT2很快截止，，，，，，，继电器释放而断电，，，，，，，达到漏电保；；；；；；さ哪康 。。。。。。。红色发光管LED作供电指示 。。。。。。。
dc电源插座元器件选择：变压器T可根据继电器工作电压来决定；；；；；；；继电器应有单独动合及动断触点；；；；；；；用电器的功率由触点允许通过的电流决定 。。。。。。。C3应尽量选用漏电电流小的电容 。。。。。。。VT1选用饱和漏电电流I为1~3mA，，，，，，，夹断电压的结型场效应管，，，，，，，采用三孔dc电源插座供电 。。。。。。。
